加工中心编程实例教学—第三篇

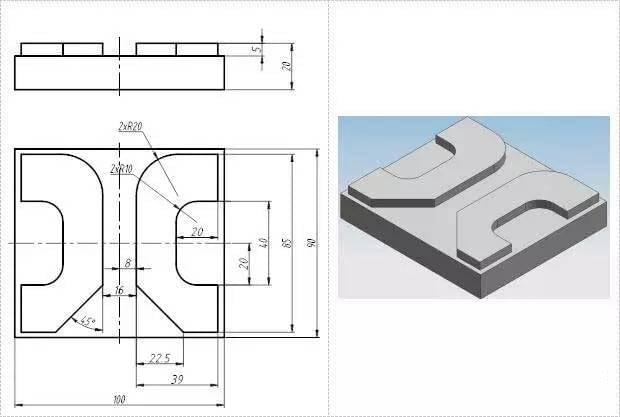

实例七 镜像加工

参考程序：

O0001；（主程序）

G90 G40 G21 G17 G94；

G50.1 X0 Y0；

G91 G28 Z0；

G90 G54 M3 S680；

M08；

M98 P0002；

G51.1 X0；

M98 P0002；

G50.1 X0；

M09；

M30；

O0002；（子程序）

G00 X-58.0 Y-48.0；

Z50.0；

Z5.0；

G01 Z-3.0 F50；

G41 D01 G01 X-47.0 Y-45.0 F100；

X-47.0 Y-20.0；

X-37.0 Y-20.0；

G03 X-27.0 Y-10.0 R10.0；

G01 X-27.0 Y10.0；

G03 X-37.0 Y20.0 R10.0；

G01 X-47.0 Y20.0；

X-47.0 Y42.5；

X-28.0 Y42.5；

G02 X-8.0 Y22.5 R20.0；

G01 X-8.0 Y-20.0；

X-30.5 Y-42.5；

X-50.0 Y-42.5；

G40 G01 X-58.0 Y-48.0；

G00 Z50.0；

M99；

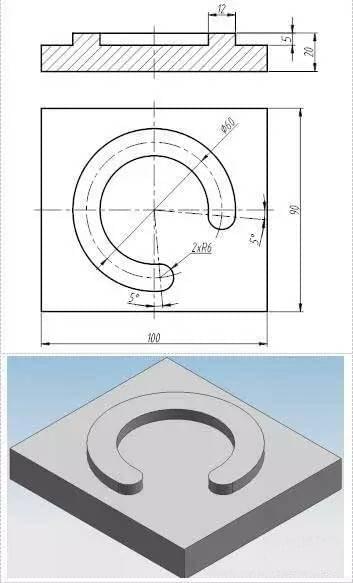

实例八 极坐标加工

参考程序：

O0001；

G54 G40；

M08；

G15；

M03 S700；

G00 X58.0 Y-10.0；

Z50.0；

Z5.0；

G01 Z-5.0 F50；

G41 D01 G16 G01 X36.0 Y-5.0 F100；

G02 X24.0 Y-5.0 R6.；

G03 X24.0 Y275.0 R-24.0；

G02 X36.0 Y275.0 R6.0；

G02 X36.0 Y-5.0 R-36.0；

G40 G15 G01 X58.0 Y-10.0；

G00 Z150.0；

M09；

M30；
