加工中心工件定位的小常识—这三点搞定精度问题

文章出处:成海加工中心 发表时间:2020-06-06

机械加工中,为了保证工件的位置精度和用调整法获得尺寸精度时,工件相对于机床与刀具必须占有一正确位置,即工件必须定位。而工件装夹定位的方式有:直接找正、划线找正和用夹具装夹三种方式,下面成海小编和大家一起讨论工件在夹具中的定位问题,相信可以让大家更好的把握加工工件精度问题。

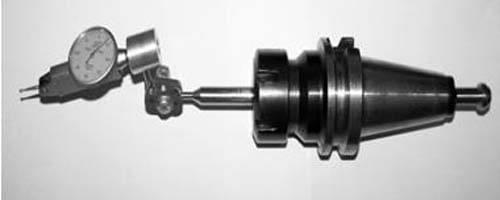

加工中心常用工具—百分表

1、六点定则

工件在夹具中的定位的目的,是要使同一工序中的所有工件,加工时按加工要求在夹具中占有一致的正确位置(不考虑定位误差的影响)。怎样才能各个工件按加工要求在夹具中保持一致的正确位置呢?要弄清楚这个问题,我们先来讨论与定位相反的问题,工件放置在夹具中的位置可能有哪些变化?如果消除了这些可能的位置变化,那么工件也就定了位。

2.对定位的两种错误理解

我们在研究工件在夹具中的定位时,容易产生两种错误的理解。

一种错误的理解认为:工件在夹具中被夹紧了,也就没有自由度而言,因此,工件也就定了位。这种把定位和夹紧混为一谈,是概念上的错误。我们所说的工件的定位是指所有加工工件在夹紧前要在夹具中按加工要求占有一致的正确位置,而夹紧是在任何位置均可夹紧,不能保证各个工件在夹具中处于同一位置。

另一种错误的理解认为工件定位后,仍具有沿定位支承相反的方向移动的自由度,这种理解显然也是错误的。因为工件的定位是以工件的定位基准面与定位元件相接触为前提条件,如果工件离开了定位元件也就不成为其定位,也就谈不上限制其自由度了。至于工件在外力的作用下,有可能离开定位元件,那是由夹紧来解决的问题。

3.工件定位时应限制的自由度与加工要求的关系

(1)完全定位:工件的定位都采用了六个支承点,限制了工件全部六个自由度,使工件在夹具中占有唯一确定的位置,称为完全定位。

(2)不完全定位:根据加工要求,工件不需要限制的自由度而没有限制的定位,称为不完全定位。于工件在外力的作用下,有可能离开定位元件,那是由夹紧来解决的问题。
