您的位置:加工中心首页 > 立式加工中心 >

厂家提示您:855加工中心价格影响因素:数控系统、刀库、电气、主轴等

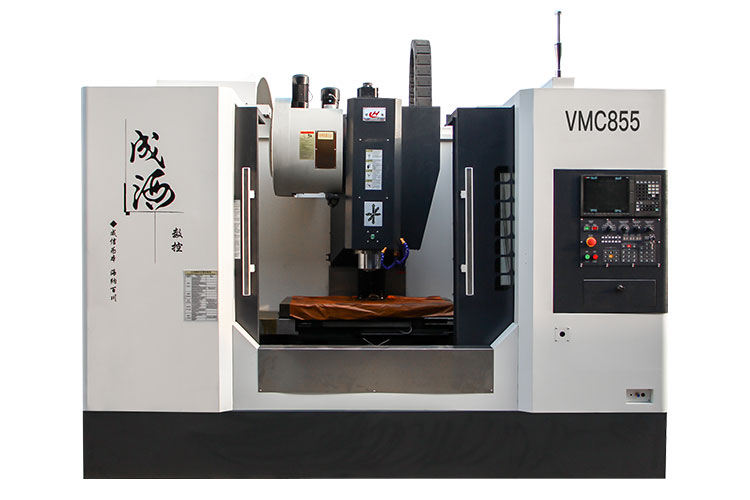

855加工中心

——硬轨加工中心

  • 品牌:成海
  • 工作台(长*宽):1000*550
  • 工作台最大荷重(KG):650
  • 主轴行程(x/y/z):850*550*550
  • 刀库(选配):12/16/24(圆盘/斗笠)
  • 数控系统(选配):广数、凯恩帝、华中、新代、发那科、西门子、三菱
  • 咨询热线: 152 6322 3118(微信同号)
  • 产品详情

  • 联系我们

成海855加工中心技术参数

项目 内容 单位 参数
工作台 工作台面(长*宽) mm 1000*550
工作台承重 Kg 650
行程 X/ Y / Z mm 850*550*550
主轴端面到工作台面 mm 100--650
T型槽 规格 mm 5*18
中心距 mm 100
主轴 锥度   BT40
主轴中心至立柱导轨距离 mm 550
主轴转速 rpm 100--8000
额定功率 Kw 5.5/7.5
驱动系统   皮带传动
精度 定位精度 mm 0.008
重复定位精度 mm 0.006
轴向电机 额定功率 Nm 15/15/15
进给速度 X/Y/Z最大快移速度 m/min 48/48/36
X/Y/Z最大切削速度 m/min 16
刀库 型式   BT40圆盘式
容量 24
通用参数 气源要求 kg 4-6
机床重量 kg 5600
外形尺寸 mm 2900*2500*2800
电力要求 KVA 3相380V 15KVA

855加工中心产品说明:

1、X,Y,Z三轴行程:800×550×550mm。

2、主轴传动方式为皮带传动,最高转速:8000转。

3、刀库:24把机械手圆盘刀库。

4、头部组为重型箱型结构。内部肋骨强化,高刚性。

5、成海855加工中心主轴打刀方式采用气动打刀,打刀时主轴受力均匀,延长轴承寿命。

6、电器箱采内分隔离式设计,将控制器之发热源部分予以分离,前面使用热交换器散热,避免外界粉尘进入电箱;后侧使用风扇为扇热板散热。

7、三轴采用台湾上银/银泰高精密滚珠丝杆,结合精密螺帽预压和尾端预拉装置,确保机台背隙与热变形长时间保持在低值。

8、X、Y、Z轴采用滚柱式线性导轨,具有高刚性、低噪音、低摩擦性,可做快速位移及获得最佳循环精度!

9、所有成品均经过激光定位补正及循圆测试。以确保最佳定位精度及伺服特性。且机床出货前经过严格的检验措施,确保机台的各项精度。

855加工中心

855加工中心总体布局

成海VMC855立式加工中心采用立式框架布局,立柱固定在床身上,主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。 床身、工作台、滑座、立柱、主轴箱等大件均采用铸件均采用树脂砂铸件,且经过两次时效处理消除应力,稳定性好,强度高,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障。这些大件均采用Soldworks和Ansys优化设计,提高大件和整机的刚性和稳定性,有效抑制了切削力导致机床的变形和振动。

三轴鞍座

成海vmc855加工中心鞍座全程加长设计。切削加工时,提供更加稳定的三轴机械结构。Y轴电机后置设计缩短操作人员与工作台的距离,方便上下工件,大幅提供加工效率。

C3高级静音螺杆

精密的C3级静音滚珠螺杆、P级静音线轨,高速静音螺杆、静音滚珠线轨使热変位小精度高,能让整个切削过程更加精密平顺。

光洁铸件

成海855加工中心的铸件均采用树脂砂铸件,且经过两次人工时效处理,稳定性好。

高精导轨

采用高精度、重载荷直线导轨,摩擦系数小,反应灵敏。

VMC855加工中心产品细节
855加工中心细节

成海855加工中心主轴采用罗翌高速精密主轴,转速可达8000转,精度高,刚性高;刀库标配24把圆盘刀库,该刀库采用筒形凸轮分割机构,分割精度高,故障率低,使用寿命长,结构简单,双轴承分离式刀臂,同心度高,噪音小,另外也可根据客户需求选配斗笠式刀库;加工中心导轨采用台湾进口H级导轨,具备四方向等负载特色,自动调心功能,其特点是高速度,高负荷、高刚性及高精度化;滚珠丝杠为研磨级,具有高效、高刚性,同时具有可逆性和零背隙特点,为C3级。成海VMC855加工中心所有部件均经我厂严选,保证为客户提供一台高价值的放心产品。成海数控用心做产品,让客户放心、安心、无忧!

VMC855加工中心加工案例
855加工中心加工案例-八骏图模型

855加工中心加工案例-八骏图模型

855加工中心加工案例-人脸模型

855加工中心加工案例-人脸模型

855加工中心加工案例-人体模型

855加工中心加工案例-人体模型

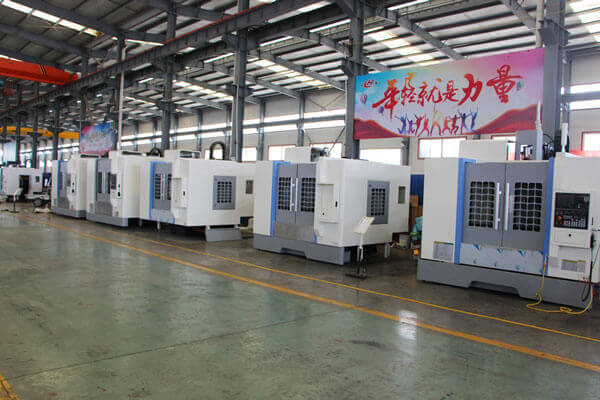

VMC855加工中心生产车间
车间一角

成海数控车间一角

售后服务
售后服务

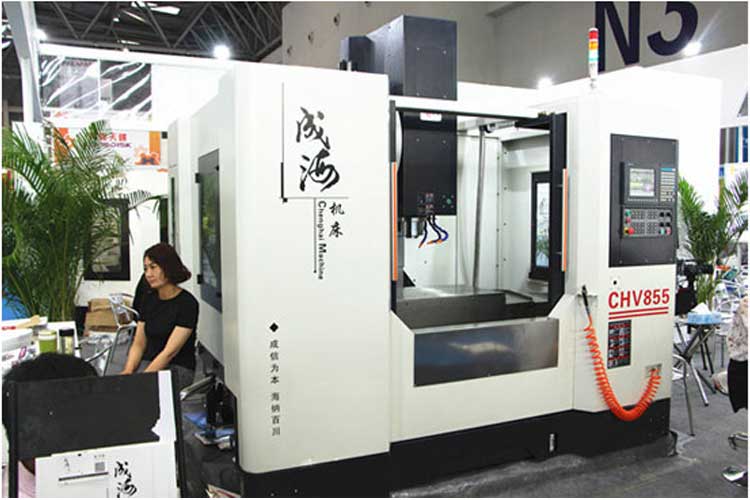

部分展会照片
部分展会照片
VMC855
