厂家提示:1690加工中心价格影响因素:数控系统、刀库、电气、主轴等

1690加工中心

——硬轨加工中心

  • 品牌:成海
  • 工作台(长*宽):1800×900
  • 工作台最大荷重(KG):1600
  • 主轴行程(x/y/z):1600/900/700
  • 刀库(选配):12/16/24(圆盘/斗笠)
  • 数控系统(选配):广数、凯恩帝、华中、新代、发那科、西门子、三菱
  • 报价咨询:152 6322 3118(微信同号)
  • 查底价
    若您有 价格预算限制,联系我们,让我们来为您定制
  • 产品详情

  • 联系我们

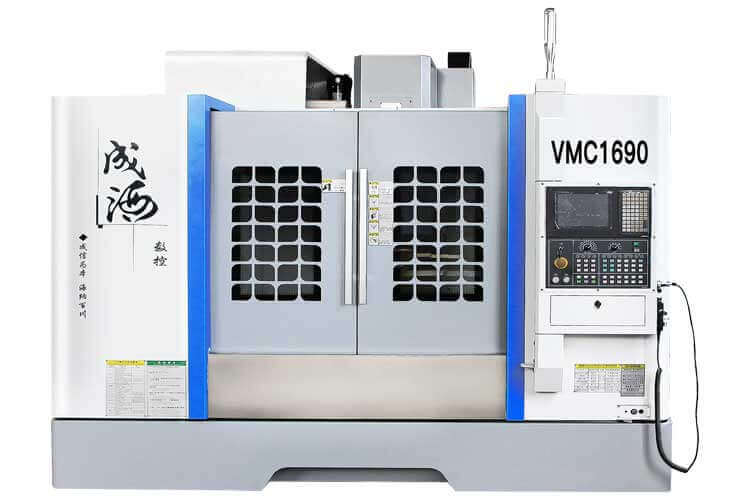

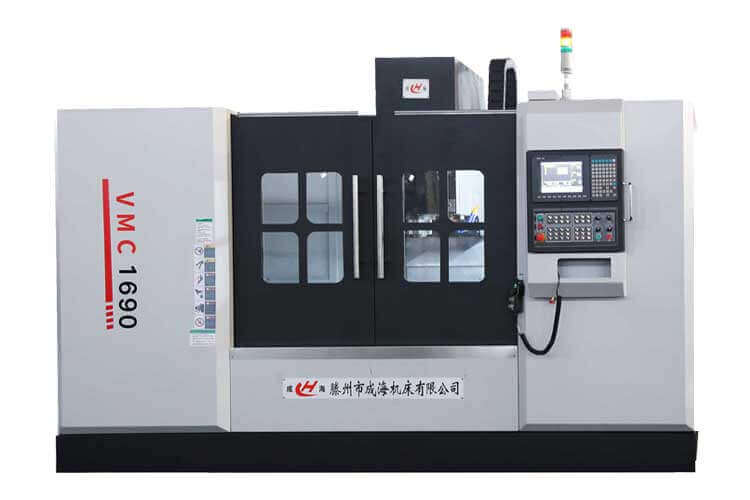

成海VMC1690加工中心心动价格,强劲动力,高刚高性价,实地厂家,现货直销,欢迎来厂考察!☎152 6322 3118

温馨提示:我公司钣金可订制,本页所展示的是几种不同钣金的1690加工中心

VMC1690加工中心的加工X轴行程超过一米半,适用于在大体积工件模具的加工场合,生产高效,精度有保证。

项 目 单位 VMC1690加工中心
行程 X轴行程 mm 1600
Y轴行程 mm 900
Z轴行程 mm 700
工作台 工作台尺寸 mm 1800×900
工作台最大承重 kg 1600
T型槽(槽数×宽度×间距) mm 5-22-165
主轴 主轴锥孔 BT50
主轴功率 kW 18.5/22
主轴最高转速 rpm 6000
进给 快速移动(X/Y) mm/min 14000
快速移动(Z) mm/min 14000
切削进给 mm/min 1-5000
进给电机 NM 27/30/30
主轴距离 主轴端面至工作台面距离 mm 160-840
主轴中心至立柱导轨面距离 mm 950
刀具 最大刀具直径 mm Φ112
最大刀具长度 mm 350
最大刀具重量 kg 15
精度 定位精度 mm 0.01
重复定位精度 mm 0.006
机床重量(约) kg 14000

成海VMC1690加工中心特点

1.VMC1690加工中心加工行程大,移动空间足,对于大型空间体积的工件模具来说,可以节省工艺装备时间,缩短生产周期。

2.工作台承重、尺寸大、方便装夹大尺寸模具坯。

3.VMC1690加工中心空间处理能力强,可完成大型箱体模具的加工;方便添置分度头,实现四轴、五轴联动。

4.可选配发那科、西门子等高端进口数控系统,可在完成大型模具加工同时保证高精度。

VMC1690立式加工中心采用立式框架布局,立柱固定在床身上,主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。 床身、工作台、滑座、立柱、主轴箱等大件均采用铸件均采用树脂砂铸件,且经过两次时效处理消除应力,稳定性好,强度高,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障。这些大件均采用Soldworks和Ansys优化设计,提高大件和整机的刚性和稳定性,有效抑制了切削力导致机床的变形和振动。

成海加工中心加工案例

润滑系统

导轨、滚珠丝杠副及支撑轴承均采用中央集中自动稀油润滑,各个节点配有定量式分油器,定时定量向各润滑部位注油,保证各滑动面均匀润滑,有效的减少了摩擦阻力,提高了运动精度,保证了滚珠丝杠副和导轨的使用寿命。

排屑系统

Y轴分体式防护结构使加工过程中产生的铁屑直接落到床身上,床身内部大斜面结构使得铁屑很顺利的滑落到水箱中,后排屑结构保证了车间内部的整洁,然后定期将装满铁屑的排屑盒抽出进行人工清理,简单实用而且经济性好。

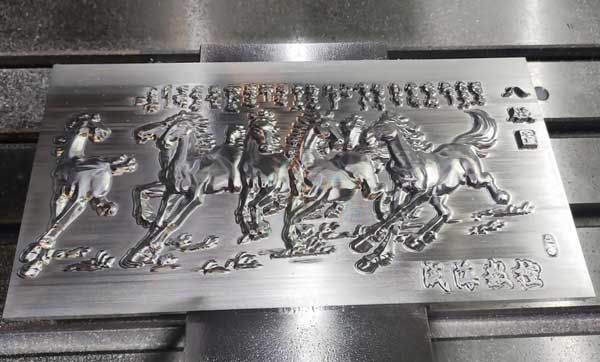

加工案例-八骏图

成海VMC1690加工中心鞍座全程加长设计。切削加工时,提供更加稳定的三轴机械结构。Y轴电机后置设计缩短操作人员与工作台的距离,方便上下工件,大幅提供加工效率。

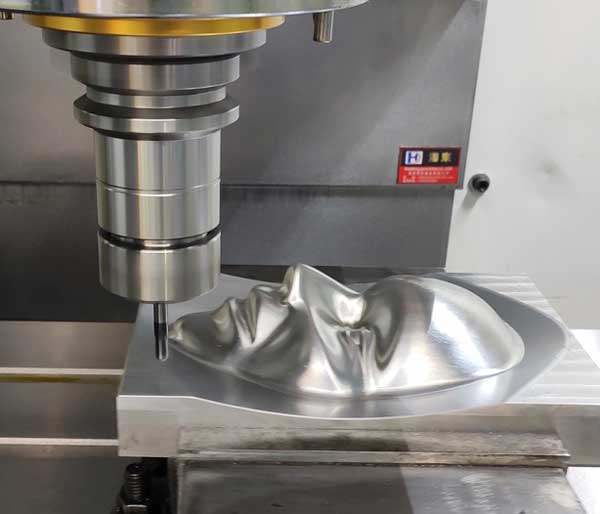

加工案例-人脸模型

成海出厂的每台VMC1690加工中心都经过激光核准仪进行间隙补偿,保证了定位精度和重复定位精度。通过循圆检测,保证主传动部件运行的位置度,确保加工精度。

成海加工中心产品检测

出厂前检测

高精、高效、高标准的产品才是用户需要的产品,我公司已通过ISO9001国际质量体系认证,出厂的每一台机床均经厂家及第三方检测机构严格检测,承诺绝不为社会带来垃圾产品,请客户放心使用。

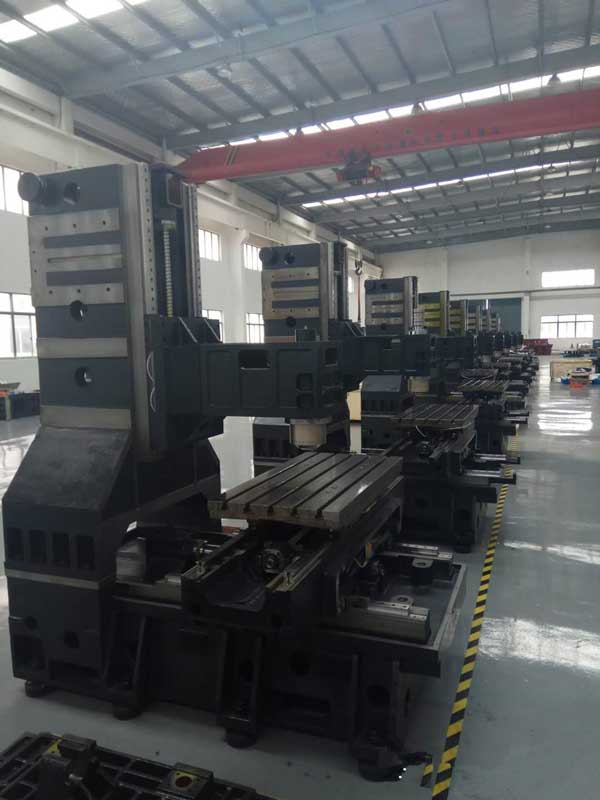

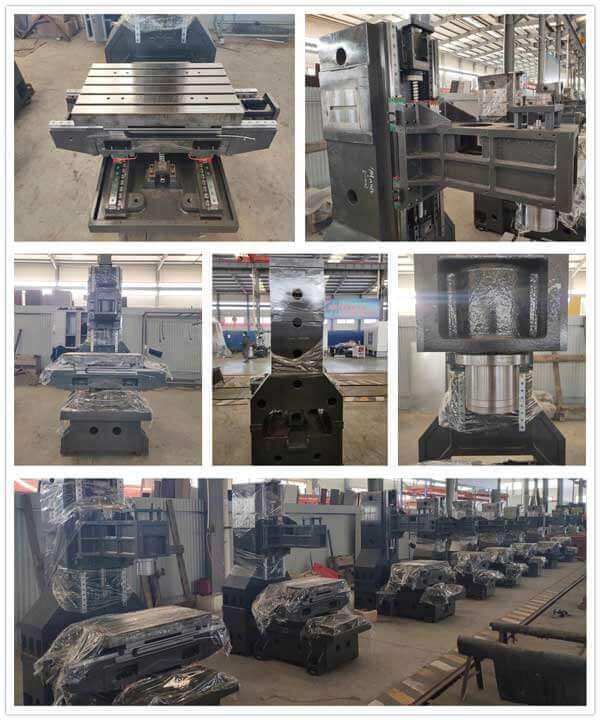

成海加工中心生产车间

生产车间一角

成海加工中心生产车间一

生产车间一角

成海加工中心生产车间二

生产车间一角

成海加工中心生产车间三

售后服务
售后服务

1690加工中心相关视频


现场加工案例

咨询:1690加工中心价格
