立式加工中心装配第四轴时需要工作台?

文章出处:成海加工中心 发表时间:2020-06-04

我们平时见到的加工中心机型大都以立式为主。立式加工中心的加工过程更为直观,方便监测整个加工过程。因此多轴联动技术在立式加工中心上可以得到很好的体现。四轴加工中心简单来说就是在X、Y、Z三个直线运动轴的基础上,添加了旋转的加工轴来实现工件的旋转加工的目的。因此承载工件的工作台与普通立式加工中心是有区别的。

四轴加工中心要选择可回转的工作台来进行加工操作。回转工作台,即带有可转动的台面、用以装夹工件并实现回转和分度定位的加工中心附件,一般于用来承载工件的过桥板连用。回转工作台是四轴加工中心非常重要的部件,用于加工有分度要求的孔、槽和斜面,加工时转动工作台,可以用来切削圆弧面或者圆弧槽。

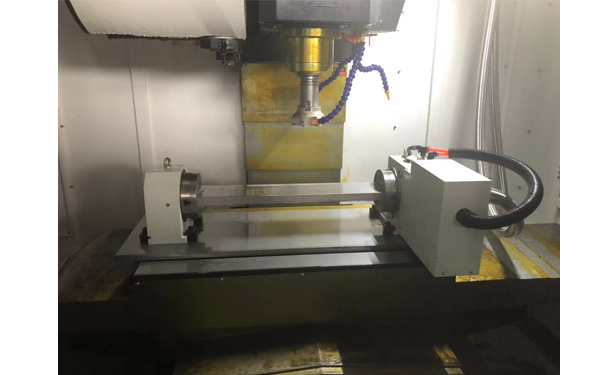

立式回转工作台是四轴数控加工中心乃至数控铣床理想的配套附件。主轴以水平方式安装于主机工作台上,用作主机的第四轴。在数控系统控制下完成各种分度回转工作。工作台上可以安装板、盘或其他形状比较复杂的工件。

回转工作台可利用加工中心的两个控制坐标,来控制转台的回转和倾斜,也可直接利用本转台的配套数控装置与加工中心联接完成所需的工作循环。

四轴加工中心的加工能力更为全面高效,立式在添加四轴工作台的基础上可以完成更为高效的旋转加工。
