加工中心工件加工图纸符号含义

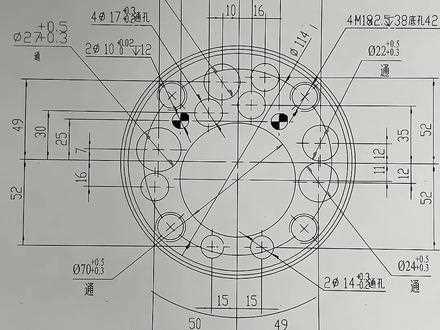

加工中心加工工件图纸上的符号通常用于表示不同的加工特征、尺寸、工艺要求等信息。以下是一些常见的加工中心工件图纸符号及其含义：

1. 尺寸标识符号：

直线：表示尺寸的长度，通常伴随着具体的尺寸数值。

直径符号：表示圆柱零件的直径尺寸。

2. 表面质量标识符号：

Ra值：表面粗糙度要求，通常伴随着具体的Ra数值。

□：方框内标注表面光洁度要求。

3. 加工特征符号：

○：孔的位置标记。

H：沉头孔。

△：斜孔。

4. 其他特殊符号：

平行线：表示切削或加工方向。

符号+字母：表示加工工艺，如切削速度、进给速度等。

5. 表面处理符号：

⊿：表示需要进行热处理的部位。

HRC：表示需要进行硬度测试或硬度要求。

需要注意的是，不同企业或行业可能会有自己的特定符号和标记规范，因此在解读加工中心图纸时，最好参考相应的标准和规范，以确保正确理解图纸上的符号含义。
