厂家提示:1611小型龙门加工中心价格影响因素:数控系统、刀库、电气、主轴等

1611小型龙门加工中心

——龙门加工中心

  • 品牌:成海
  • 工作台(长*宽):1600*900
  • 工作台最大荷重(KG):1600
  • 主轴行程(x/y/z):1600/1100/600
  • 刀库(选配):12/16/24(圆盘/斗笠)
  • 数控系统(选配):广数、凯恩帝、华中、新代、发那科、西门子、三菱
  • 报价咨询:152 6322 3118(微信同号)
  • 查底价
    若您有 价格预算限制,联系我们,让我们来为您定制
  • 产品详情

  • 联系我们

成海1611小型龙门加工中心心动价格,强劲动力,高刚高性价,实地厂家,现货直销,欢迎来厂考察!☎152 6322 3118

1611小型龙门加工中心详细参数
主轴
主轴电机功率 kw 11
主轴端部至工作台距离 mm 190-790
主轴中心至立柱导轨 mm 550
主轴转速 rpm 8000
主轴鼻段锥度 - BT40-BT50
主轴形式 - 皮带式
工作台
工作台面积 mm 1600×900
最大承重 kg 1600
龙门高度 mm 780
龙门宽度 mm 1100
T形槽数/宽度/间距 mm 7-18-125
行程
X轴行程 mm 1600
Y轴行程 mm 1100
Z轴行程 mm 600
进给
X轴进给 mm
Y轴进给 mm
Z轴进给 mm
切削进给 mm
精度
定位精度 mm ±0.008/300
重复定位精度 mm ±0.005/300
刀具
刀库形式 - 刀臂式
刀具数量 24
换刀时间 s 2
其他参数
控制系统(可选配) - 三菱M70
使用气压 Mpa 0.6
电压V/频率HZ V/Hz 380/50
机床重量 kg 11000
机床外形尺寸 mm 4680*3300*4200

1611小型龙门加工中心介绍

VK1611小型龙门加工中心高精度高效的一款设备,是大型立式加工中心的升级换代产品,可以满足立式加工中心行程不足的限制。其龙门式机床结构使床身式加工能力能强,配合数控系统可以完成复杂的加工工艺。龙门式结构为封闭式门型结构,而床身式结构为C型敞开式结构,封闭式结构要比敞开式结构更为稳定。

1611小型龙门加工中心优点

1.龙门式结构为封闭式门型结构,而床身式结构为"C"型敞开式结构,顾名思义封闭式结构一定比敞开式结构更为稳定,高强度HT300优质铸铁,并经时效处理设计结构合理,铸造及加工工艺性好,具有高的刚度,良好的抗挠性和优良的精度稳定性。

2.超短喉深,龙门式结构解决了床身式结构最为薄弱的环节—喉深问题,轻小龙门的喉深比床身式立加缩短了50%,其机床刚性可提高2倍。

3.龙门结构最为薄弱的滑枕部位,在经过大量的使用验证后,为其增加了一组线轨,使得四线轨结构的刚性大为加强,基本克服了滑枕刚性不足的问题,使整机刚性较床身式加工中心成倍提高。

4.成海龙门加工中心采用台湾知名品牌高速、高精度、高刚性主轴单元,轴向和径向承载能力强,转速达8000rpm;

5.主轴采用中心吹气结构,在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁,保证刀具夹持的精度;

6.X、Y、Z三个方向导轨、丝杠都采用密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度;

7.机床外防护采用全封闭结构设计,安全可靠;

8.采用集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠;

9.Z:1.5的工作台长宽比,更适合于模具、模架类工件的加工。

10.CNC控制系统标配:凯恩帝1000mc 可选配;(三菱、发那科、西门子、新代)系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有RS232标准通讯接口,能实现DNC加工。

1611小型龙门加工中心重要部件

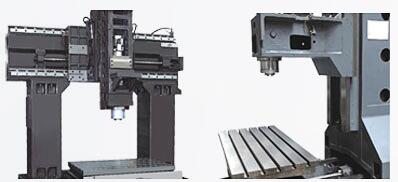

龙门加工中心 封闭式门型结构,床身式结构为C型敞开式结构,加工更加稳定。

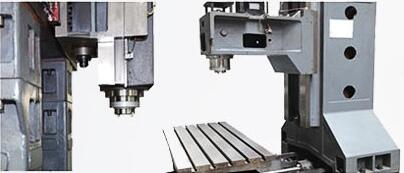

龙门加工中心 龙门式结构解决了床身式难题-喉深问题,机床刚性可提高2倍。
龙门加工中心 四线轨结构的刚性大为加强,基本克服了滑枕刚性不足问题,使整机刚性成倍提高。
龙门加工中心 配备自动换刀装置,换刀动作与床身式加工中心一致,消除了龙门在换刀时多余动作,大大提高加工效率。

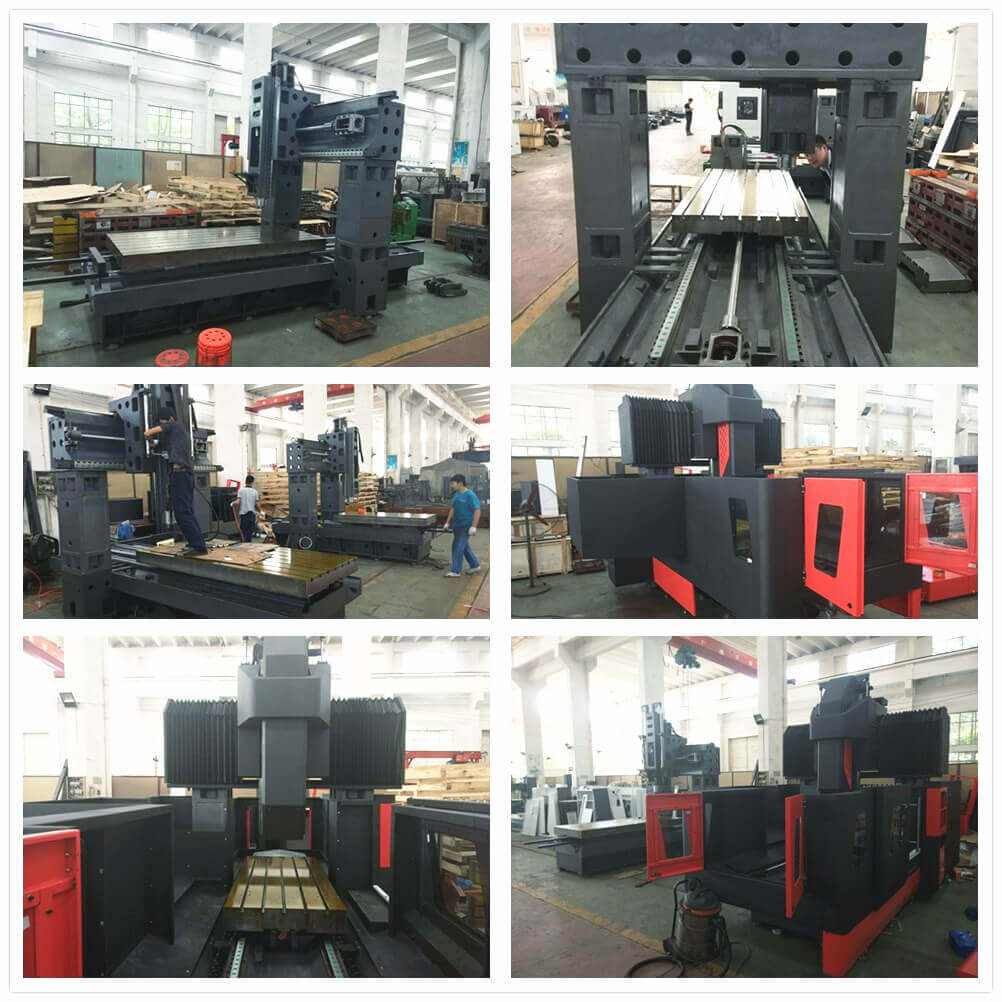

1611龙门加工中心生产实拍龙门加工中心厂家
