数控加工中心四轴编程案例实讲,这样的工件需要四轴加工

文章出处:成海加工中心 发表时间:2020-06-06

不少朋友对四轴加工中心加工已经有了初步了解,但对具体来说什么样的零件模具才用的到四轴加工依然心存疑惑,四轴加工任何编程依然不够了解。为了解决大家的疑问,小编将以实际案例的形式给大家解答什么样的工件需要四轴联动技术加工以及四轴加工的具体编程。

什么样的工件适合四轴联动加工?其实无非两个方面:一是空间结构,二是复杂曲面。

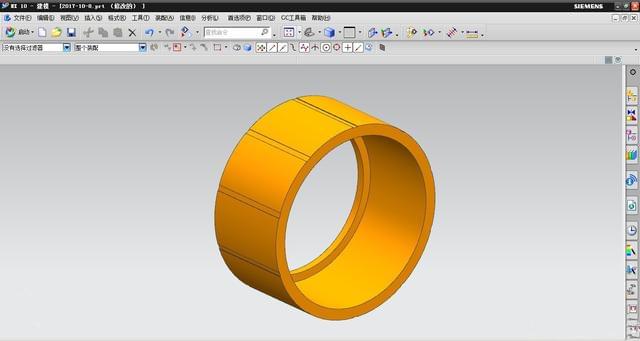

加工此10-2×0.2的通槽不锈钢材料,相比分度头加工,大批量的生产中小编更推荐使用四轴加工。下面该通槽的操作步骤及具体编程。

1.分析图纸,设计加工中心的加工流程。

2.装夹胎具并找正。

3.将工件装好,准备刀具(一把2mm铣刀即可),寻边并对刀。

4.采用调用子程序的方式进行编程。

O0002
G0 G90 G54 A0.
M98 P010001
M01
G0 G90 G54 A36.
M98 P010001
M01
G0 G90 G54 A72.
M98 P010001
M01
G0 G90 G54 A108.
M98 P010001
M01
G0 G90 G54 A144.
M98 P010001
M01
G0 G90 G54 A180.
M98 P010001
M01
G0 G90 G54 A216.
M98 P010001
M01
G0 G90 G54 A252.
M98 P010001
M01
G0 G90 G54 A288.
M98 P010001
M01
G0 G90 G54 A324.
M98 P010001
M30

5.运行主程序进行工件加工。

可以说以四轴、五轴为代表的多轴联动技术的诞生让机加工水平得到了一个质的飞跃。加工中心已像夹具和工模具行业、机械零部件加工、工艺品雕刻、医疗器械行业、汽车航空航天部件等越来越多的领域纵深。身为我们机械行业的从业者,我们也理由相信数控加工中心的明天会更好。

如果您有加工中心采购方面需求,欢迎与我们联系,我们为您提供采购、编程、加工、售后一条龙服务,让您安心!
