加工中心属于零件元件比较复杂的加工设备,而只要是生产设备必将有损耗消耗。其实一些简单维修操作我们完全可以自己来解决的呢,下面介绍给大家的是非常实用的电主轴拆卸维修图解,一起来看下吧

1.准备相应的工具:

内六角一套,电筒一个,十字起一把,一字起一把,24MM的开口扳手,千分表一块,磁力表座一个,铜锤一把。

2.了解相应的解体步骤。

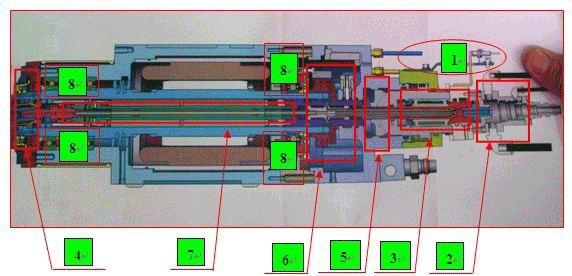

注意事项:8#为不能拆卸的部分如图所示,主轴转速为16000转,以目前我们的手段无法更换其轴承,其余部分都可拆卸。

更换主轴拉杆需要拆卸部件最多,所以下面以此目的解体主轴。
加工中心电主轴维修

解体顺序如上图:

1.拆除检测夹紧传感器支架。

2.拆除旋转切削液接头。

3.拆除过渡连接和中间的旋转接头。

4.拆除前端夹爪和弹簧卡套。

5.拆除油缸、缸筒和活塞。

6.拆除检测速度和主轴定位的数齿盘。

7.取出拉杆,更换前端拉杆接头。

8. 为不可拆卸轴承

详细介绍拆装步骤。(07.3.11实例)
加工中心维修

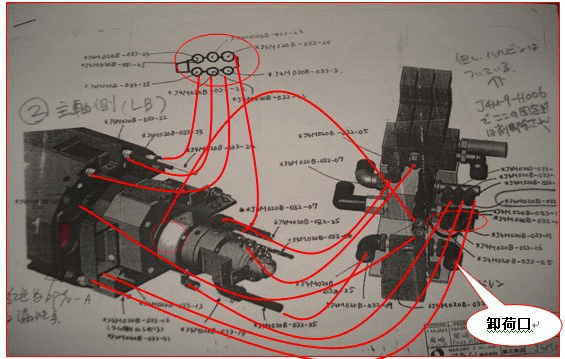

1.首先记录下相应的管路接头记号。如图

2.将所有管路拆除后,将主轴放置在干净、空旷、光线良好的维修场所进行拆卸工作,并准备干净的防绣包装纸和无纺布铺设在旁边、备好干净料盒,用于零件的存放。

3.拆除旋转接头连接处和开关支架,并做好记号。如图
加工中心维修

4.接着拆除过渡连接和旋转接头,12颗M6螺钉,小心检查并保护好陶瓷密封,检查旋转接头和轴承的完好状态。

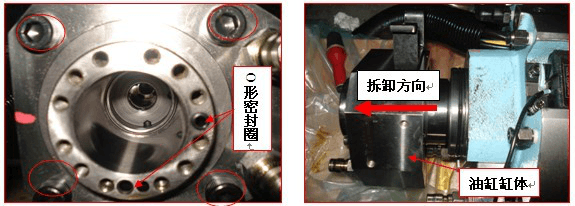

5.拆除油缸螺钉,取出油缸缸筒,注意取出缸筒时尽量不要用起子或锤子敲击,如必须敲击时需要将磕碰伤用油石修磨平整,并检查O型密封圈是否有损坏。

6.取出活塞,如图位置连接较紧时,上下晃动取出,禁止使用硬物敲击,检查密封组件是否损伤。

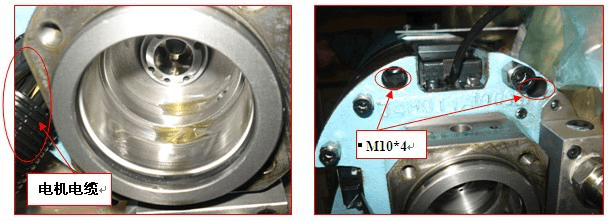

7.取出活塞后,将油缸内壁擦拭干净,检查内壁是否又损伤,并将电机动力电缆压条拆开。可以开始拆除如图四个M10螺钉。
加工中心维修

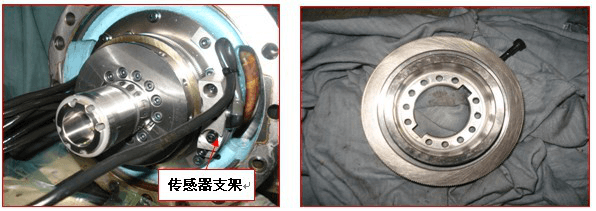

8.拆除后,小心拉出法兰,注意电缆线和端面O型圈,拆除如图12个M4的螺钉,梳齿盘上有记号,无需重复做记号。

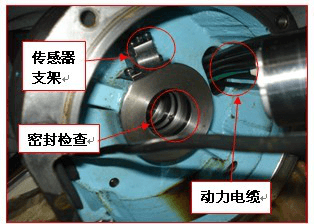

9.检查如图法兰是否有积油现象,用嗅觉判断是主轴油还是液压油,如是液压油需要检查O型圈是否有磨损,如是主轴油,需要检查主轴油道孔的密封圈是否完好,并检查传感器支架的紧固螺钉情况。

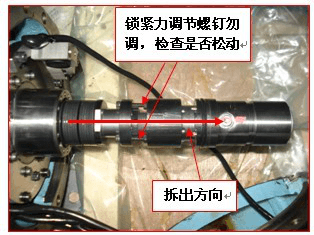

10.最后可以取出主轴拉刀杆,检查所有螺钉和蝶形弹簧是否损坏。
加工中心维修

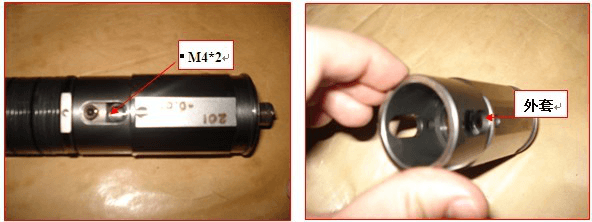

11.取出如图拉杆2颗M4的螺钉,取出外套。
加工中心维修

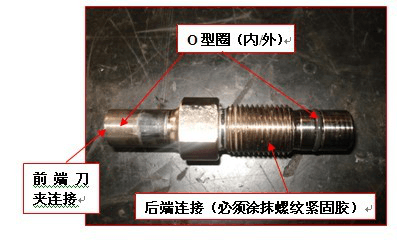

12. 更换前端拉杆连接的部件,松开钉丝,注意内部的铜垫块不要丢失,并检查内外孔O型圈是否完好,安装时需涂上螺纹紧固胶。
加工中心维修

13.全部更换工作已经完成,需要倒序安装。

14.安装时法兰体时,端面需要涂抹端面密封胶,尽量避开密封圈.接着梳齿盘和主轴的跳动误差需要使用千分表测量,将磁力表座吸附在主轴本体上,通过螺钉的松紧度来调整跳动误差值为0.006MM,其他部件倒序安装即可。切记小心谨慎,欲速则不达,祝您好运!!!
