小型立式加工中心选刀、装刀、换刀的方法

文章出处:成海加工中心 发表时间:2020-06-04

刀具对于小型立式加工中心来说是非常重要的,各类工序加工都是由刀库完成的。选刀、装刀和换刀都是最为常见的加工工序,掌握这些方法对于日常操作加工中心来说是非常必要的。

小型立式加工中心是目前很热销的机型,主要用于,工业企业加工小零件、高校教学、日常工艺品加工。它最大的特点便是性价比高、稳定性好、可靠性强、加工精度高。小型立式加工中心能够加工一些平面类、曲面类、变斜角类的复杂零件。小型加工中心也有缺点,那是在加工零件的尺度和加工行程上有一定的约束。通常小型立式加工中心选用20把刀左右的刀库(一般24把)。

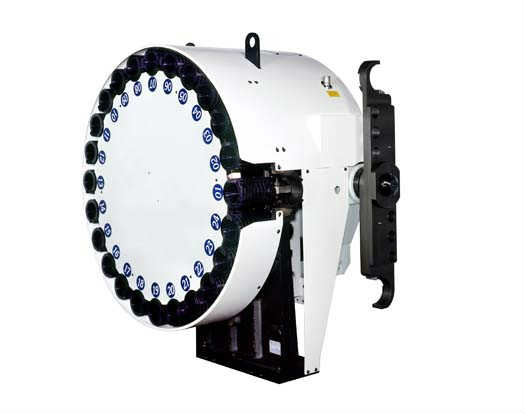

加工中心刀库

小型加工中心的选刀也有三种方式:

1.顺序选刀,按照刀具的使用顺序,把刀具安装在刀座中,并按照顺序逐一选用,使用完毕后再放回原来的位置上。

2.随意选刀,对刀座进行编码,对应的刀具放入制定的刀座中,编程的同时要用地址T标出刀具所在刀座编码。

3.记忆选刀,在加工中心的存储器中,将刀具号和存刀位置以及刀座号都记录下来,当刀具存放地址改变,那么加工中心记忆也随之改变,在小型加工中心的刀库中装有位置的检测装置,刀具能够任意取出和送回。

小型立式加工中心换刀时分为以下三种情况:

1.加工中心主轴上的刀具是任选刀座,待换刀具是固定刀座

步骤:刀库→选刀→到换刀位→机械手取出刀具→装入主轴,从主轴取下的刀具就近送入空刀位。

2.小型加工中心主轴上的刀具放在固定的刀座中,而待换刀具是任选或固定刀座

换刀步骤:刀库→选刀→到换刀位→机械手取出刀具→装入主轴,从主轴取下的刀具送入刀库时,事先刀库要转动到接收刀具的位置上。

3.主轴上的刀具和待换刀具都是任选刀座

换刀步骤如上,将主轴取下的刀具装入待换刀具的刀座。

光机刀具状态
小型立式加工中心装刀方法:

小型加工中心装刀很简单,将所装的刀具类型用途和对应的刀座号都记录下来,在刀库中任意选择一个刀座将刀具装进去就可以了。

掌握了加工中心选刀、装刀、换刀的技巧,才能让小型加工中心发挥更准确、高效的的效用。
