GMC3022龙门加工中心

  • 品牌:成海
  • 工作台(长*宽):3000*1800
  • 工作台最大荷重(KG):10000
  • 主轴行程(x/y/z):3000/2200/850
  • 刀库(选配):12/16/24(圆盘/斗笠)
  • 数控系统(选配):广数、凯恩帝、华中、新代、发那科、西门子、三菱
  • 报价咨询:152 6322 3118(微信同号)
  • 查底价
    若您有 价格预算限制,联系我们,让我们来为您定制
  • 产品详情

  • 联系我们

成海GMC3022龙门加工中心心动价格,强劲动力,高刚高性价,实地厂家,现货直销,欢迎来厂考察!☎152 6322 3118

GMC3022龙门加工中心主要技术参数
行程
X轴 3000mm
Y轴 2200mm
Z轴 850mm
主轴端面至工作台 200-1050mm
两立柱间距离 2200mm
进给
X轴快速移动 10m/min
Y轴快速移动 10m/min
Z轴快速移动 8m/min
切削进给 1-10m/min
推荐三轴伺服电机扭矩 X/Y/Z:28.4/28.4/28.4N.M
工 作 台
工作台面积 3000*1800mm
最大承重 10000Kg
T型槽 9*22*185mm
主轴
连接形式 皮带式
最高转速 6000 rpm
主轴锥孔 BT50-190
推荐主电机功率 22/26KW
精度
定位精度(JIS标准) ±0.005/300mm
重复定位精度(JIS标准) ±0.003mm
其它
光机重量 约27000Kg
外形尺寸 约7500*4600*4500mm

GMC3022龙门加工中心主要配置 HT-300优质铸件(银川)。 进口滚珠丝杆(台湾上银/银泰)。。 台湾产主轴(罗翌、丹铨),主轴带轮及皮带。 台湾产增压缸(尚品、北钜、臻赏)。 进口轴承(NACHI/NSK)。 进口联轴器(瑞迪)。 三轴锁紧螺母(银锡) X、Y、Z(下)不锈钢导轨防护。 进口日本河谷润滑系统。 国产优质冷却系统含水泵、水箱。 气动元件、(台湾金器)。 电动原件、(施耐德、德力西) 自动螺旋排屑功能。 系统配FANUC OI MF 可选(日本三菱、GSK25I、国产KND2000MF)。主要外购件清单

序号 名称 型号或图号 产地 数量
1 主轴单元 BT50-150-6000 台湾丹铨/台大 1套
2 增压打刀缸 H-1000-4.5T 亚德客 1套
3 X向滚珠丝杠副 Φ80/Φ50/Φ50(c3级) 台湾上银 1套
Y向滚珠丝杠副 1套
Z向滚珠丝杠副 1套
4 精密螺母 台湾 6套
5 XYZ滚柱线轨
XY;RGH55HA
Z;RGH55HA
台湾上银 1套
6 丝杠轴承 日本NACHI 1套
7 冷却泵 国产优质 1套
8 自动润滑系统 日本河谷 1套
19 气动系统 台湾金器 1套
备注:如有配件缺货,则以同规格参数同档次或更高档次品牌替代。
产品简介与用途

GMC3022龙门加工中心是成海数控最新研发的高刚性高效产品, 是大型立加升级换代产品, 其龙门式机床结构使床身式 立加望而生畏,是立式加工中心的克星。 3022龙门加工中心龙门式结构为封闭式门型结构,而床身 式结构为C型敞开式结构,顾名思义 封闭式结构一定比敞开式结构更为稳定

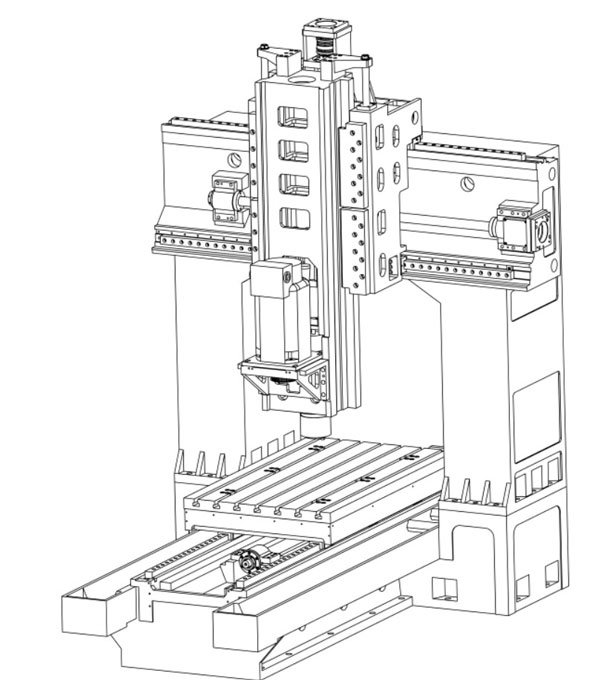

主要结构特点 GMC3022龙门加工中心龙门式结构为封闭式门型结构,而床身式结构为"C"型敞开式结构,顾名思义封闭式结构一定比敞开式结构更为稳定,高强度HT300优质铸铁,并经时效处理设计结构合理,铸造及加工工艺性好,具有高的刚度,良好的抗挠性和优良的精度稳定性。 超短喉深,龙门式结构解决了床身式结构最为薄弱的环节—喉深问题,轻小龙门的喉深比床身式立加缩短了50%,其机床刚性可提高2倍。 龙门结构最为薄弱的滑枕部位,在经过大量的使用验证后,为其增加了一组线轨,使得四线轨结构的刚性大为加强,基本克服了滑枕刚性不足的问题,使整机刚性较床身式加工中心成倍提高。 采用台湾知名品牌高速、高精度、高刚性主轴单元,轴向和径向承载能力强,转速达8000rpm; GMC3022龙门加工中心主轴采用中心吹气结构,在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁,保证刀具夹持的精度; X、Y、Z三个方向导轨、丝杠都采用密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度; 成海GMC3022龙门加工中心机床外防护采用全封闭结构设计,安全可靠; 采用集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠; Z向氮气平衡,使主轴上下移动时更平稳。方滑枕设计,更进一步地提高整机刚性。 1:1.5的工作台长宽比,更适合于模具、模架类工件的加工。精度

GMC3022龙门加工中心精度按GB/T20958.2-2007《加工中心检验条件第2部分:龙门加工中心几何精度检验》和GB/T8771.4-1998《加工中心检验条件第4部分:线性和回转轴线的定位精度和重复定位精度检验》制造和验收。

CNC控制系统(FANUC OI MF)

系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有RS232标准通讯接口,能实现DNC加工。

机床的随机附件
序号 名称 规格或标记 数量 备注
1 弹簧夹头刀柄 BT50 1
2 卡簧 4、6、8、10、12、14、16、 各1
3 拉钉 P40T-1-MAS403 1
4 可调垫铁 6
5 内六角扳手 4、5、6、8、10 6
技术服务和售后服务 1、免费提供机床操作手册,电器原理图,系统操作手册,系统维修手册。
2、免费进行机床的首次调试。
3、机床保质期两年,负责三包。
4、保修期满后,乙方以优惠价收取更换故障零件的费用,并提供零部件的备件。
5、设备终身维修。
设备实图付款方式及交货日期

合同签订后预付30%做为定金供方安排生产。发货前付到90%供方发货,供方上门安装调试合格后付清全款。预付金到帐30天后发货。
