加工中心滚动直线导轨的安装技巧

文章出处:成海加工中心 发表时间:2020-06-04

滚动导轨也是直线导轨的一种,是加工中心工作原理中不可分割的一部分。滚动直线滑轨是一种滚动导引,它由钢珠在滑块与滑轨之间作无限滚动循环,定位精度可以达到μm级别,其摩擦系数可降至传统滑动导轨的的五十分之一。

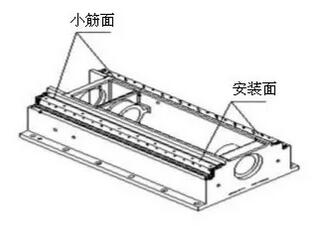

滚动直线导轨在安装时基面要考虑两安装面在垂直面内的直线度、两小筋面在垂直平面内的直线度;小筋面与安装面的垂直度;小筋面、安装面与丝杠安装孔轴线的平行度,如下图所示。滚动直线导轨各项精度的具体数值要求应根据不同系列的加工中心设备的的工作精度而定。

加工中心滚动直线导轨副的安装步骤如下:

1.由于直线导轨的装配精度一般要求较高,一些细微的不足之处都可能导致精度的偏差,所以在安装直线导轨之前,一定要仔细地清洁导轨面。可以用油石打磨去表面的毛刺及微小凸出部位,将导轨安装面上的所有螺孔用螺丝攻复攻一遍,孔口必须倒角,然后吹干净螺孔内的残留铁屑,并拧紧所有的螺钉,必要时候可以垫钱。

2.导轨在在机加工后要放置一段时间,加工应力需要释放,因为此时垫板直线导轨安装面的精度会有所改变。在垫板直线导轨安装面精度合格后,可以开始安装直线导轨。每副导轨都有主副导轨之分,每个生产厂家的主副导轨的标志是不一样的,在拆分前一定要认真阅读导轨的说明书,根据说明书上的标志先安装主导轨。

3.导轨不可以直接放在导轨的安装面上,应该从导轨安装面一角开始慢慢地斜推进去,如下图所示。

4.在直线导轨安装好后,还必须测量四块滑块是否在同一平面之内,此时可以采用平板涂色检查方法进行检查。

按照上述方式安装导轨既可以提高了加工中心滚动直线导轨的安装精度、效率和结构刚性,又改善了加工中心的动态性能,从而保证了整体的产品质量。
