加工中心使用维修须知,听听老师傅怎么说

文章出处:成海加工中心 发表时间:2020-06-06

加工中心是当代高新技术,是机、电、光、气一体化的结晶,电气复杂,管路交叉林立,数控系统五花八门,,故障现象也是千奇百怪,各不相同,特别是大型、重型数控机床,价格昂贵,安装调整时间长。大型数控机床内有成千上万只元器件,若其中有一个元件有故障,就会引起机床的不正常现象,还有导线的连接、管子的连接,有一点疏忽就会出问题,再加上大型、重型数控机床体积庞大,在无恒温厂房条件下使用,环境的影响很容易引发故障。为此,数控机床“维修难”的问题就摆在我们的眼前。小编特意求助了数控机床领域从业多年的老师傅,让我们一起看看老师傅的意见吧。

当前,国内引进和制造了许多的数控机床,如何迅速查找故障,消除隐患,并及时排除之?怎样才能维修好这些昂贵的设备?首先要有高度的责任心和不怕困难的精神;其次,要努力掌握数控基础知识,根据多年维修数控机床的实践,主要应多看、多问、多记、多思、多练,逐步提高自己的技术水准和维修能力,才能适应各种较复杂的局面,解决困难的问题,要修好数控机床应做到以下几个方面。

(一)要多看

①要多看数控机床资料要多看,要了解各种数控系统和PLC可编程序控制器的特点和功能;要了解数控系统的报警及排除方法;要了解NC、PLC机床参数设定的含义’要了解PLC的编程语言;要了解数控编程的方法;要了解控制面板的操作和各菜单的内容;要了解主轴和走刀电机的性能和驱动器的特征等,往往数控机床资料一大堆,怎么看?主要应突出重点,搞清来龙去脉,重点是熟悉数控系统的基本组成和结构,掌握方框图。随机资料应通读,但每部分内容要有重点地了解、掌握。由于数控系统内部线路图比较复杂,而制造商均不提供。因此也不必详细地搞清楚。比如NX-154四轴五联动叶片加工机床上采用A-Bl0系统,要重点了解每部分的作用、各板子的功能、接口的去向及LED灯的含义等。现在数控系统型号多、更新快,不同的制造厂、不同型号往往差别很大。要了解其共性个性和特殊性。一般熟悉维修SIEMENS数控系统的人不见得会熟练排除A-B系统的故障,因此,要多看,不断学习、更新知识。

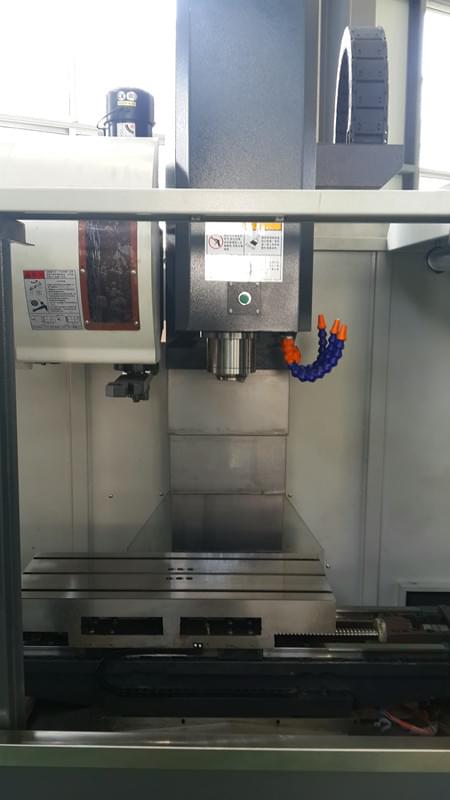

加工中心修理维护

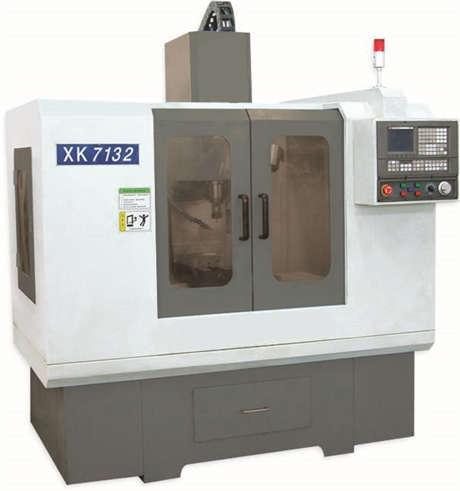

成海XK7132数控机床

②要多看电气图、分析电气图

对于每一个电气元件,比如接触器、继电器、时间继电器等以及PLC的I/O接口,要在电气图上一一标明。举一个简单例子来说,比如1A1为液压泵电机1M启动的接触器,一般在图下注出其常开、常闭触点的去向。因此,可对其对应的某页上的常开或常闭触点1A1,标明内容为液压泵电机开,对于大型的数控机床的电气图有几十页,甚至上百页。要看懂,表明每个元件的功能要花很长时间。有时,一、二次看可能还搞不清楚该元件的作用,要多看等以后消化后再写上。因此,刚才讲到的启动液压泵电机1M,也应清楚标明是PLC的哪一处输出带动接触器1A1动作的,要做到来龙去脉一清二楚。对电气线路图中的某些方框图,比如每个轴的驱动器,只是一个方框图,只要了解某控制条件(通、断情况),对于详细的东西等可等有空再研究、考虑。各个国家的电气符号是不一样的,就首先要清楚了解。对于制造厂所编写的厚厚的几本PLC语句表,也要多看,掌握其编程语言,在看懂的基础上进行中文注译。这样可以大大节省以后排除故障的时间,如果等发生故障再去熟悉了解电气图、PLC语句表,势必要花费大量时间,还往往会造成错误的判断。

③要多看液压、气动图,并熟悉消化对于数控机床的机械、液压、气动图,要搞清楚其作用和来龙去脉,并在图纸上一一标注,比如德国COBURG数控龙门铣附件、刀具安装动作比较复杂,要分解其图,如锁紧刀具是由哪个电磁阀动作的?对应的PLC输出、输入是哪几个?在图上写明,这样从电气到机械动作一竿到底,同时特别对机、电关系比较密切的部分要重点了解,比如意大利INNSE数控镗、铣床采用电液比例阀技术,要重点了解其作用和功能,特别要了解其调整方法及调整数据,静态和动态时比例阀电流及对应的平衡泵的压力,既懂电又懂机,机电一体化,掌握多种本领,这样解决问题的本领就大了。

④要多看外文,要提高自己专业外文的阅读能力不懂得外文,特别是英语,就无法看懂大量的外文技术资料,单依靠翻译,往往是不太理想。看外文版的技术资料,开始时比较吃力,生字多,多看多记后,常用的专业单词也只有这样多,以后看起来就流畅了,一个称职的维修人员要基本掌握语言工具。

(二)要多问

①要多问外国专家

如果你能有出国培训的机会或者外国专家来你厂安装、调试机床,你最好有机会参加,这是一次最好的学习机会,因为能获得大量的第一手资料和机床调试的方法及技巧。比如在激光测定各轴精度后,电气如何进行修正的办法等。要多问,不懂就要搞清楚。通过这段时间,会有极大的收获,能够获得不少内部的资料和手册(对用户是保密的)。

当机床投入正式生产之后,也应该经常与外国有关专家保持密切的联系。通过传真或电子邮件询问获得解决机床疑难故障进一步的解决办法及有关资料,还可得到特殊、专用的备件,这是非常有益的,同时对数控系统的代理商,比如SIEMENS、FANUC等公司也应保持良好的关系,多询问,也可及时得到该数控系统进一步的资料及有关备件,还可以去参加有关数控系统的专题学习培训班。

加工中心维护

②要多问操作者

发生故障后,要向操作者、师傅询问故障的全过程,不要不问,或者随便问一下就好了,这样往往得不到正确的现场资料,会造成错误的判断,使问题复杂化,因此,要多问,问详细一点,了解故障出现的全过程(开始、中间、结束),产生过什么报警号,当时操作过什么元件,碰过什么,改过什么,外界环境情况如何?要在充分调查现场掌握第一手材料的基础上,把故障问题正确地列出来,实际上已经解决了问题的一半,然后再分析解决之,对于经验丰富熟练的操作师傅,他们对机床操作熟悉,对加工程序熟悉,对机床常见病十分了解,与他们密切配合,对于迅速排除故障十分有利。

③要多问其他维修人员

当其他维修人员在维修机床,而你没有去时,等他们回来后,也应多问一声,刚才出现了什么毛病?他是如何排除的?请他介绍其排除方法。这也是一种较好的学习机会。学习他人正确的排除故障的技巧和方法,特别是向经验丰富的老维修人员学习,把他们的本领学到手,来提高自己的知识和水平。

(三)要多记

①要记录有关的各种参数

重点记录机床调整好后各种有关参数,比如NC机床参数、PLC机床参数、PLC程序(以上可存在磁盘中)以及主轴和各走刀电机的电流、电压、转速等数据。还要记下电柜中继电器、接触器等在通电和正式加工时的状态(吸合还是断开)以及PIC所有输入、输出LED发光二极管的状态(亮暗、闪耀)或者记录下屏幕上PLC状态IB(输入位)、QB(输出位)是O还是l,比如IB1一:00000001,即Il.O-l,11. 1~11.7—0。 这样记录下来对以后分析判断故障好处极大。比如德国SCHIESS数控立车发生Z轴电机电流继电器动作,通过检查Z轴电机正常工作时的PLC状态(O、1)与不正常情况相比较,迅速地找到故障原因,原因是有一只比较继电器状态不对,通过调整,故障立即排除。

②要记录液压、气动的状态 同样记录液压、气动在正式加工或不加工时各种压力表、气压表的压力,电磁阀的吸、断状态,这对于调整、判断帮助也很大。例如,美国INGERSOLL OPENsIDE MASTER HEAD数控镗、铣床静压采用双薄膜技术,有一百多个压力的测量点,其压力的高低直接影响机床功能动作的正常与否,记录静态、动态时的压力很重要。

③要随身带一本笔记本 把每天发生的故障,如何排除的过程一一记录下来,人的脑子时间长了易忘记,“好记性不如烂笔头”,记录下来好处极大。经常发现数控机床有的故障会重复出现,而且老是这几个故障,只要查一下当时是如何解决的,几分钟就可排除故障,既快又好。一般使用单位都有一本《数控机床运行日记》及一本《数控机床排故记录本》,要记录好这两本资料,这是一台数控机床完整的历史档案。

(四)要多思

①要多思,要开阔视野往往有时修理时不够冷静,没有很好地分析,钻牛角尖。例如,COBURG龙门铣y轴在加工中突然停机,屏幕上曾多次出现13 61Y轴光栅脏报警,于是就事论事地清洁光栅尺及光栅头2次,结果还是停机。花几天时间还没有解决,最后才找到了真正的原因,原因是r轴光栅头到EXE放大器之间的导线有问题,由于y轴移动时蛇皮管长期弯曲,其中一根位置反馈线不好,到某一位置折断引起机床停机。当时,只注意静态,忽略了动态,曾经出现过1 321控制回路开路警告,但未引起足够的重视。 应该把所发生的报警、故障情况全部列出来,通过由表及里,去伪存真,进行综合判断和筛选,预测发生故障的最大可能性,随后进行排除。“山穷水尽疑无路,柳暗花明又一村”,多思,给你指明了方向。

②要多思,要知其所以然

往往在排除故障时,有时没找到故障的真实原因,过后故障又继续发生。笔者记得INGER-SOLIJ转子叶根槽铣床,主轴Sl发生了运转2h后“自动停车”的故障,当时外国专家换了一块顺序板,毛病似乎解决了,但过了一个多月之后,老毛病又犯了,换一块顺序板的备板也好了,但没有搞清楚其损坏原因。经过仔细地检查,借助于示波器,发现了“启动”指令所对应的光电耦合器反峰电压特别高,单独加了一根接地线后,其光电耦合器的反峰电压极大地减少,从此,再也没有发生过“自动停车”的故障,原因是由于反峰电压太高,时间长后,使其光电耦合器逐步失效所致。

总而言之,加工中心的日常维修、保养、护理要多思、多记、多问、多看并且要把功夫下在平时。只有这样才能延长加工中心使用寿命,更高效的为我们服务。
