卧式PK立式!!卧式加工中心和立式加工中心买哪款好?

文章出处:成海加工中心 发表时间:2020-10-22 15:28:40

立式加工中心和卧式加工中心是非常常见的加工中心种类。他们基本功能相同,均以铣削为主,有很多相同点,也有很多不同,主轴电机采用同步带联结或齿轮箱联结,成海小编下面主要介绍立式加工中心和卧式加工中心区别。希望能方便您更好的选购需要的加工中心。

大致看上去立式加工中心和卧式加工中心没有太大的区别。但是毕竟一立一卧的设计出发点不同,那么体现出的结构差异和针对的产品定位差异就相当大了呢。总的来说结构的差异可以体现在立柱构造、主轴结构、工作台形式、刀库类型、联动轴数等五个方面。

卧式加工中心
卧式加工中心
立式加工中心

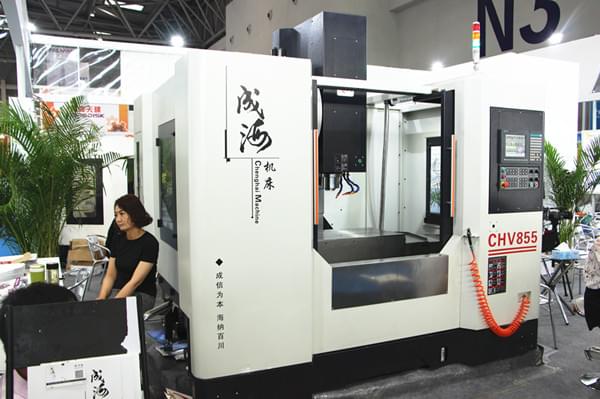

CHV855立式加工中心

一、立柱结构

立式加工中心的立柱一般不移动,为了追求刚性一般造得尽可能的粗壮。也有动柱式立柱,动柱立柱工作台只做X或Y向运动,立柱相应会做Y或X向运动,这种设计方式对立柱的驱动电机有较大的功率要求。卧式的立柱一定是动柱式的,正T型的卧式立柱沿X向移动,倒T型的卧加立柱沿Z向移动。移动立柱的结构要求立柱必须在满足刚性的前提下尽可能的轻巧,国外机床往往用钢板焊接结构来解决这个问题并取得了不俗的效果。

二、主轴结构

立式加工中心是主轴垂直于地面,主轴轴线方向和重力方向一致,主轴通过立柱上的滑台进行的轴线方向进给几乎不受重力影响,但主轴中心线离立柱毕竟有一定的距离,悬伸太多会造成主轴刚性不够导致加工振颤现象,因而立式加工中心主轴中心线离立柱的距离一般不会超过1200毫米;卧式加工中心是主轴平行于地面,主轴轴线方向和重力方向成九十度,重力直接对主轴沿轴线方向的进给造成影响,故卧式加工中心的Z向进给一般由工作台或者立柱来实现,即主轴本身只进行上下移动、不进行轴线方向的进给。

三、工作台形式

立式加工中心工作台一般为十字滑台结构的T型槽工作台,有两套运动机构负责相互垂直方向的工作台移动,X向进给的工作台覆盖在负责Y向进给的导轨之上。卧式加工中心的工作台只做X或Y向运动,工作台形式一般为点阵螺孔台面的旋转式工作台,相对较容易选装交换式双工作台。

四、刀库

立式加工中心常用斗笠式刀库和圆盘机械手式刀库。卧式加工中心常用链式机械手刀库。

五、联动轴数

常规立式加工中心为三轴联动,可以扩展为四轴或者五轴,卧式加工中心标配四轴。三联动,可以扩展为五轴。

此外,产品定位和加工应用方面也是常见的区分点。

立式加工中心受立柱高度及换刀装置的限制,不能加工太高的零件,所加工工件体积相对较小,如果要实现工件的侧面加工必须加装角度头或者数控转台。卧式加工中心在一次装夹后可以完成除安装面和顶面以外的其余四个表面的加工,最适合加工箱体类零件,加装角度头后可以实现五面体加工。

排屑状况也是有区别,立式加工中心在加工型腔或下凹的型面时,切屑不易排出,严重时会损坏刀具,破坏已加工表面,影响加工的顺利进行。卧式加加工时排屑容易,加工状况相对较理想。 立式加装夹方便,便于操作,易于观察加工情况,调试程序容易。卧式加所加工工件普遍比较庞大,装夹困难,不容易监控加工过程,操作调试相对困难。

卧式加工中心的复杂程度要超过立式加工中心,相同加工范围的卧式加工中心价格要远远高于立式,各位看官朋友在采购机型时一定要根据自己的加工需要,不能一味追加高价格而花费不必要的费用。
