厂家提示您:550加工中心价格影响因素:数控系统、刀库、电气、主轴等

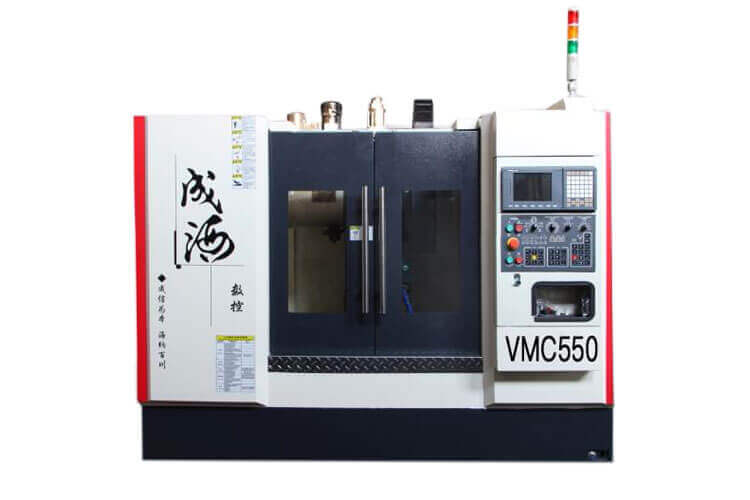

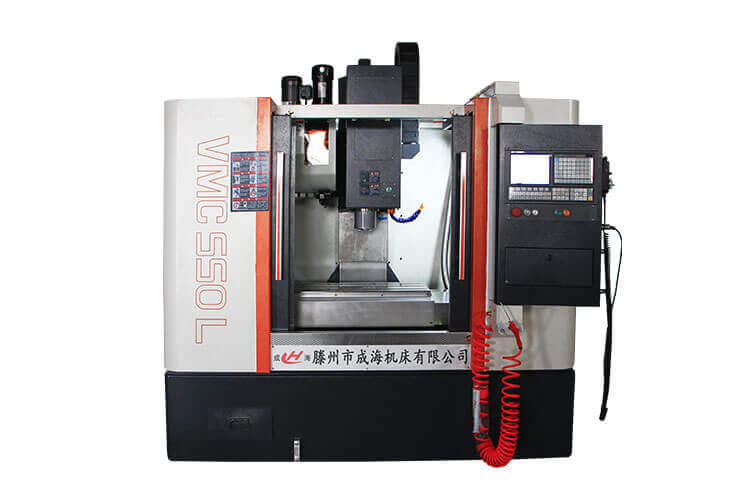

550加工中心

——硬轨加工中心

  • 品牌:成海
  • 工作台(长*宽):800*300
  • 工作台最大荷重(KG):400
  • 主轴行程(x/y/z):550*350*500
  • 刀库(选配):12/16/24(圆盘/斗笠)
  • 数控系统(选配):广数、凯恩帝、华中、新代、发那科、西门子、三菱
  • 咨询热线: 0632-5157 365
  • 产品详情

  • 联系我们

550加工中心(硬轨)详细介绍

550加工中心,标准配置状态时,进给轴为X、Y、Z三坐标三联动控制。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件在一次装夹中完成钻、铣、镗、扩、铰等多种工序加工。配上第四轴数控分度头或者回转工作台,可以加工回转体上的螺旋槽等更复杂零件的加工。

加工中心配置硬轨比较适合重型切削,能够承受更大的载荷,适合大刀量,大进给的加粗加工。另外导轨的接触面积更大,加工过程更加平稳,适合对振动要求较高的加工工序。硬轨加工中心结实耐用,适用于开粗、模具加工。

550加工中心(硬轨)详细参数
技术参数 内容 单位 550加工中心
工作台 工作台尺寸(长×宽) mm 800×300
  三轴行测(X/Y/Z) mm 550×350×500
  工作台最大载重 kg 400
T型槽 个数/宽度/间距 mm 3-14-100
主轴 主轴锥度 - BT40
  主轴中心至立柱导轨面距离 mm 470
  主轴端面到工作台距离 mm 150-650
  主轴转速范围 rpm 100-8000
  电机功率 kw 3.7/5.5
进给速度 快速移动速度X/Y/Z m/min 24
  进给移动速度X/Y/Z m/min 12
精度 定位精度 mm 0.01
  重复定位精度 mm 0.005
刀库 容量 16
  最大刀具尺寸 mm 100
  最大刀具重量 kg 8
通用参数 机床重量 kg 3300
  外形尺寸 mm 2360×1815×1900
550加工中心(硬轨)可配置第五轴

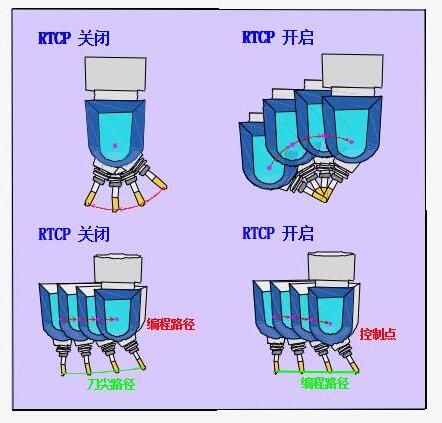

成海550五轴加工中心具备的RPTC——刀尖点随功能,可以更好的完成五轴联动加工。对于有RTCP功能的成海850五轴加工中心,可以保持刀具中心始终在被编程的位置上。在这种情况下,编程是独立的,是与机床运动无关的编程。当您在成海850五轴加工中心上编程时,不用担心机床运动和刀具长度,您所需要考虑的只是刀具和工件之间的相对运动。余下的工作控制系统将为您完成。

加工中心 RTCP技术优点

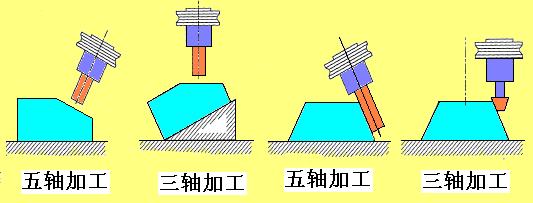

1.减少工装夹具、避免专用刀具、轻松完成三轴难以加工的零件。

2.刀具侧刃切削,效率更高。

3.避免球心切削速度为零的情况,效率和光洁度更高。

加工中心 550加工中心(硬轨)重要配置
加工中心
第四轴
使刀具加工的平面更为广泛,减少工件的反复装夹,提高工件的整体加工精度
加工中心
第五轴
加工时无需特殊夹具,降低了夹具的成本,避免了多次装夹,提高模具加工精度。
加工中心
上银丝杠
高精度、具有可逆性和高效率
降低摩擦力
提高精度、寿命
加工中心
上银线轨
高精度、超重负荷低摩擦,运动速度快,重复定位精度高,知名品牌。
加工中心
主轴
转速高,高刚性扭矩大,可选配中心出水装配
加工中心
精密高速刀库
换刀速度快,刀具容量大,全进口工程塑料刀套,强度高,噪音小。
550加工中心(硬轨)优点

1.550加工中心内部筋条加粗加大,强化结构刚性大幅提高,稳定性更强。

2.结构紧凑,占地面积小,加工能力强,所配置的光机整体结构刚性强、精度稳定、故障率低。

3.高刚性主轴可搭载大扭矩装置,生产效率可提高30%。

4.数控系统操作界面简洁人性化,易学易懂。

5.适用于主轴箱高速往复运动的场合。

加工效率高

我公司加工中心配有高精度伺服电机和伺服主轴电机,主轴转速在8000rpm/min,此速度可以达到“削铁如泥”的效果。满足各种金属工件的精准、快速切削,同时可以保证工件的表明光洁程度,减少后续的二次加工操作。

进给速度快。成 海加工中心X、Y、Z的最大移动速度24/24/20m/min,最大切削速度16m/min。快速的进给移动速度,保证了加工工序的连贯。

成 海机床所设计的加工中心结构紧凑,刚性强,能够有效消除应力,确保加工中心长期使用精度的稳定性。在大功率的切削运动下,工作台依然纹丝不动,为机床性能的稳定性提供了保障。

产品精度稳定

成 海作为高精加工中心厂家定位精度为0.008mm,只为成年人的头发丝直径的十分之一。

加工中心作为数控设备的一种,所有走刀路径和加工工艺都经过CNC编程,加工中心具备刀库,具有自动换刀功能,不会因为手工操作而造成产品误差。这也就是加工中心可以用来加工精致的工艺模具的原因。小米手机的金属外壳就是经过加工中心8次冲压成型。

环保节能

成 海加工中心可以自定义设置待机时间,PL是10秒,SL是秒。目前节能环保的宣传力度越来越大,设备节能也是大势所趋,成 海加工中心可以在自动状态下,若规定时间内不操作机床,会自动关闭液压等辅助功能。就像长时间不使用电脑进入的待机状态一样,通过及时唤醒设备又能快速进入加工状态。

加工安全可靠

成 海加工中心所配数控系统具有断电记忆再启动功能,可以做到断电自动保护。本着安全第一的原则具有完整的金属外防护和工件的夹具锁紧功能,发生撞刀时最大限度避免对操作者造成的人体伤害。

操作简单

成海加工中心使用更为方便快捷,数控系统操作界面简洁人性化,易学易懂。程序编写完成后,只需按下几个按钮就完成以整个加工流程,除了上下工件以外,无需多余的人工操作。大型加工车间中,一人可以同时操作几台cnc加工中心。

外观大方,自主设计

我公司生产的加工中心外观整体紧凑,占地面积合理。外防护的钣金的设计简单大气,不断彰显中国化元素。

另外,可按照您的要求在机床外防护钣金上喷绘企业宣传标语、企业文化等自定义内容。也可根据车间厂房特点设计机床外观,彰显DIY个性的同时体现企业文化价值。

五轴联动技术展示适用领域
小型加工中心 车辆配件
车身加工、缸体加工、变速器、离合器、轴类部件
国防工业
航空航天零件、舰船螺旋桨、兵器制造
小型加工中心
小型加工中心 生活领域
手机金属壳、后盖、工艺品加工等
工业零件
铝制模具、铜制模具、箱体零件、曲面配件等
小型加工中心
