带您认识车间最常见的小型加工中心

随着工业技术和制造业的发展，带有数控技术的机床应运而生，而加工中心是数控机床的杰出代表。加工中心是从数控铣床发展而来，数控铣床相比加工中心区别是带有刀库，可以通过程序指令在加工过程中完成自动换刀。因此可以通过一次装夹来完成钻铣、镗铰、刚性攻丝等多种工序加工。

加工中心根据主轴空间的位置分为立式加工中心、卧式加工中心、龙门加工中心。其中主轴在空间处于垂直状态的立式加工中心是最为常见的，而在我们日常的加工工厂中，X轴的加工行程一般都小于1000mm，因此大部分客户采购的机型都是小型的立式加工中心。

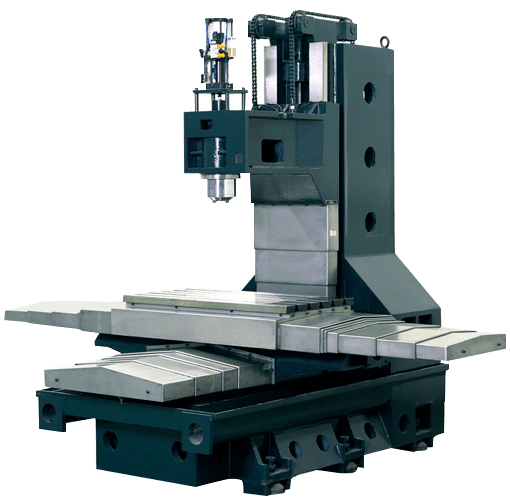

小型立式加工中心的工作台为长方形，结构形式多为固定的立柱式，通常具有X、Y、Z三个直线运动坐标轴，还可以通过添加分度头和旋转工作台来实现四轴加工。立式加工中心的装夹调试方便，便于观察整个加工过程，但是换刀结构和加工行程限制了不能加工太大的工件。

小型加工中心的结构组成主要有基础部件、主轴、刀库、数控系统构成。基础部分包括小型加工中心的机身、立柱、工作台。这些部分需要有足够的刚度来承受加工时产生的切削负载。

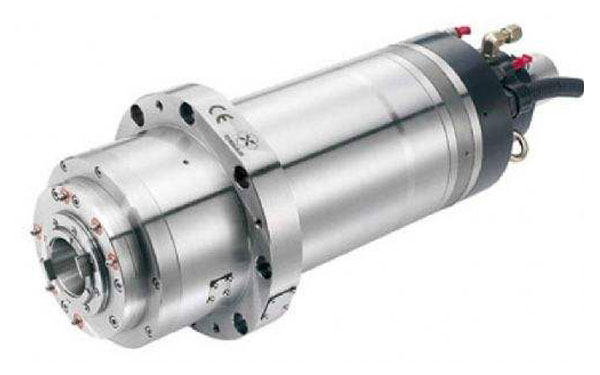

主轴包括主轴箱、主轴轴承和主轴电机组成。主轴的加工运转是由数控系统控制，并通过装在主轴上的刀具参与切削运动，是切削加工中的输出部件。

完整的刀库系统由刀库、机械手、驱动机构等部件组成。当需要换刀时，通过数控编程发出指令，机械手可以将刀具从刀库中取出装入主轴孔中，加工中心正是具备自动换刀系统才可以解决工件一次装夹后多工序连续加工难题，因此提高了加工效率。
